في عالم الآلات الدقيقة، تعد عمليات الحز أمرًا بالغ الأهمية لإنشاء مكونات عملية وممتعة من الناحية الجمالية. عندما يتعلق الأمر بتنفيذ هذه العمليات بدقة وكفاءة عالية، فإن المخارط الأوتوماتيكية من النوع السويسري تكون في المقدمة. باعتبارنا موردًا رائدًا للمخارط الأوتوماتيكية من النوع السويسري، فإننا على دراية جيدة بكيفية تفوق هذه الآلات في عمليات الحز.
فهم أساسيات الحز في تصنيع المخرطة
الحز هو عملية تصنيع تستخدم لقطع فتحة ضيقة أو تجويف في قطعة العمل. وله تطبيقات مختلفة، مثل إنشاء مساحات للحلقات الدائرية، أو توفير أخدود للحلقات المفاجئة، أو للتفاصيل الجمالية على أحد المكونات. تتضمن المتطلبات الأساسية لعملية الحز الناجحة الدقة في عرض وعمق الأخدود، وسطح أملس، والحد الأدنى من النتوءات.
تم تصميم المخارط الأوتوماتيكية من النوع السويسري للتعامل مع هذه المتطلبات بشكل جيد للغاية. على عكس المخارط التقليدية، تستخدم المخارط السويسرية آلية غراب الرأس المنزلقة. يسمح ذلك لقطعة العمل بالتحرك عبر جلبة التوجيه بينما تظل أدوات القطع ثابتة. يوفر القرب الشديد لأداة القطع من جلبة التوجيه دعمًا استثنائيًا لقطعة العمل، مما يقلل من الانحراف ويتيح تصنيعًا عالي الدقة.
اختيار أداة الحز
الخطوة الأولى في إجراء عملية حفر ناجحة على المخرطة الأوتوماتيكية من النوع السويسري هي اختيار الأداة. هناك عدة أنواع من أدوات الحز المتاحة، كل منها مناسب لتطبيقات مختلفة.
- أدوات الحز ذات النقطة الواحدة: هذه هي أبسط أنواع أدوات الحز. عادة ما تكون مصنوعة من كربيد ولها حافة قطع واحدة. أدوات الحز ذات النقطة الواحدة مناسبة لإنشاء أخاديد ضيقة بدقة عالية. ويمكن استخدامها لكل من عمليات الحز الداخلية والخارجية. على سبيل المثال، عند إنشاء أخدود داخلي صغير لحلقة دائرية في تركيب أنابيب دقيق، يمكن لأداة الحز ذات النقطة الواحدة توفير الدقة اللازمة.
- أدوات الحز متعددة النقاط: كما يوحي الاسم، فإن أدوات الحز متعددة النقاط لها حواف قطع متعددة. لقد تم تصميمها لزيادة معدل إزالة المواد، مما يجعلها مثالية للأخاديد الأوسع. عند استخدام أآلة الخراطة CNC ذات المغزل المزدوج متعددة الأغراض، يمكن استخدام أدوات الحز متعددة النقاط لتصنيع الأخاديد الأوسع على قطع العمل بكفاءة، خاصة عند التعامل مع الإنتاج واسع النطاق.
- أدوات الحز المشكلة: تم تصميم هذه الأدوات خصيصًا لإنشاء ملفات تعريف أخدود محددة. غالبًا ما يتم استخدامها لإنشاء أشكال هندسية معقدة أو غير قياسية، مثل الأخاديد شبه المنحرفة أو المتوافقة. يمكن تكوين المخارط الأوتوماتيكية من النوع السويسري الخاصة بنا بسهولة لاستخدام أدوات الحز المشكلة، مما يسمح بإنتاج مكونات عالية التخصص.
إعداد الآلة لعمليات الحز
بمجرد تحديد أداة الحز المناسبة، فإن الخطوة التالية هي إعداد المخرطة الأوتوماتيكية من النوع السويسري للتشغيل.
- تحديد موضع الأداة: يعد تحديد موضع الأداة بدقة أمرًا بالغ الأهمية لتحقيق أبعاد الأخدود المطلوبة. يجب محاذاة الأداة بدقة مع قطعة الشغل لضمان قطع الأخدود في الموقع الصحيح وبالعمق الصحيح. تم تجهيز المخارط الأوتوماتيكية الحديثة من النوع السويسري بأنظمة تحكم CNC متقدمة تسمح بتحديد موضع الأداة بدقة. على سبيل المثال،مخرطة 6 محاوريوفر تحكمًا عالي المستوى في حركة الأداة، مما يتيح للمشغلين ضبط موضع الأداة بدقة على مستوى الميكرون.
- معلمات القطع: يعد اختيار معلمات القطع الصحيحة أمرًا ضروريًا لعملية الحز الناجحة. عوامل مثل سرعة القطع، ومعدل التغذية، وعمق القطع تحتاج إلى النظر فيها بعناية. تعتمد سرعة القطع على مادة قطعة العمل ونوع الأداة المستخدمة. على سبيل المثال، عند تصنيع الفولاذ المقاوم للصدأ، قد تكون هناك حاجة إلى سرعة قطع أقل مقارنة بالألمنيوم لمنع تآكل الأداة. يحدد معدل التغذية مدى سرعة تحرك الأداة على طول قطعة العمل، ويؤثر عمق القطع على كمية المادة التي تتم إزالتها في كل تمريرة. يمكن لفريق الدعم الفني الخاص بنا مساعدة العملاء في تحسين معلمات القطع هذه بناءً على تطبيقاتهم المحددة.
- تطبيق المبرد: يلعب المبرد دورًا حيويًا في عمليات الحز. فهو يساعد على تبديد الحرارة المتولدة أثناء عملية القطع، مما يقلل من تآكل الأداة ويمنع تلف قطعة العمل. بالإضافة إلى ذلك، يقوم سائل التبريد بإزالة الرقائق من منطقة القطع، مما يضمن عملية تصنيع سلسة. تم تجهيز المخارط الأوتوماتيكية من النوع السويسري بأنظمة تبريد يمكن تعديلها لتوصيل الكمية المناسبة من سائل التبريد إلى منطقة القطع. وهذا مهم بشكل خاص عند استخدام تقنيات القطع عالية السرعة، حيث يمكن أن تكون الحرارة المتولدة كبيرة.
عملية الحز
بمجرد إعداد الجهاز، يمكن أن تبدأ عملية الحز.
- القطع الأولي: يتم ملامسة الأداة أولاً لقطعة الشغل في موقع الأخدود المحدد. تبدأ عملية القطع بتمريرة خفيفة لإنشاء المظهر الجانبي الأولي للأخدود. يساعد هذا على ضمان محاذاة الأداة بشكل صحيح وقطع الأخدود في الموضع الصحيح.
- القطع التدريجي: بعد المرور الأولي، تتحرك الأداة تدريجيًا داخل قطعة العمل لتحقيق عمق الأخدود المطلوب. يتم التحكم في معدل التغذية وسرعة القطع بعناية خلال هذه العملية للحفاظ على جودة القطع. مع تقدم الأداة، يستمر سائل التبريد في التدفق، مما يحافظ على منطقة القطع باردة ونظيفة.
- تمريرة التشطيب: بمجرد وصول الأخدود إلى العمق المطلوب، يتم إجراء تمريرة نهائية لتحسين تشطيب سطح الأخدود. يتضمن ذلك تقليل معدل التغذية واستخدام قوة قطع خفيفة لإزالة أي خشونة أو نتوءات متبقية. والنتيجة هي أخدود ناعم ودقيق يلبي المواصفات المطلوبة.
التحديات والحلول في الحز على المخارط الأوتوماتيكية من النوع السويسري
في حين أن المخارط الأوتوماتيكية من النوع السويسري تتمتع بقدرة عالية على إجراء عمليات الحز، إلا أن هناك بعض التحديات التي قد تنشأ.
- كسر الأداة: تتعرض أدوات الحز لضغوط عالية أثناء عملية القطع، مما قد يؤدي إلى كسر الأداة. ولمنع ذلك، من المهم اختيار أدوات عالية الجودة والتأكد من تحسين معلمات القطع. يمكن أن يساعد الفحص والاستبدال المنتظم للأداة أيضًا في تجنب مشكلات كسر الأداة.
- التقطيع والأزيز: يمكن أن يحدث تشققات ونتوءات على حواف الأخدود، مما يؤثر على جودة المكون النهائي. يمكن التقليل من ذلك باستخدام أدوات حادة، وتطبيق سائل التبريد المناسب، ومعلمات القطع المناسبة. بالإضافة إلى ذلك، يمكن استخدام عمليات ما بعد التصنيع مثل إزالة الأزيز لإزالة أي نتوءات متبقية.
- انحراف الشغل: على الرغم من أن المخارط الأوتوماتيكية من النوع السويسري مصممة لتقليل انحراف قطع العمل، إلا أنه لا يزال من الممكن حدوث ذلك، خاصة عند معالجة قطع العمل الطويلة أو الرقيقة. لمعالجة هذه المشكلة، يمكن توفير دعم إضافي لقطعة العمل، مثل استخدام مساند ثابتة أو ضبط جلبة التوجيه.
الميزات المتقدمة لمخارطنا الأوتوماتيكية من النوع السويسري للحز
تأتي مخارطنا الأوتوماتيكية من النوع السويسري مزودة بالعديد من الميزات المتقدمة التي تعمل على تحسين عملية الحز.
- الأدوات الحية: تتيح الأدوات الحية للآلة إجراء عمليات ثانوية مثل الطحن والحفر بالإضافة إلى الخراطة والحفر. تعتبر هذه الميزة مفيدة بشكل خاص عند إنشاء مكونات معقدة تتطلب عمليات متعددة. على سبيل المثال، باستخدام الأدوات الحية، من الممكن طحن سطح مستو داخل أخدود، مما يضيف وظائف إضافية إلى المكون.
- مغازل عالية السرعة: تم تجهيز مخارطنا بمغازل عالية السرعة يمكنها الدوران بسرعات عالية للغاية، مما يتيح معدلات إزالة أسرع للمواد أثناء عمليات الحز. وهذا يؤدي إلى زيادة الإنتاجية وتقليل أوقات الدورة.

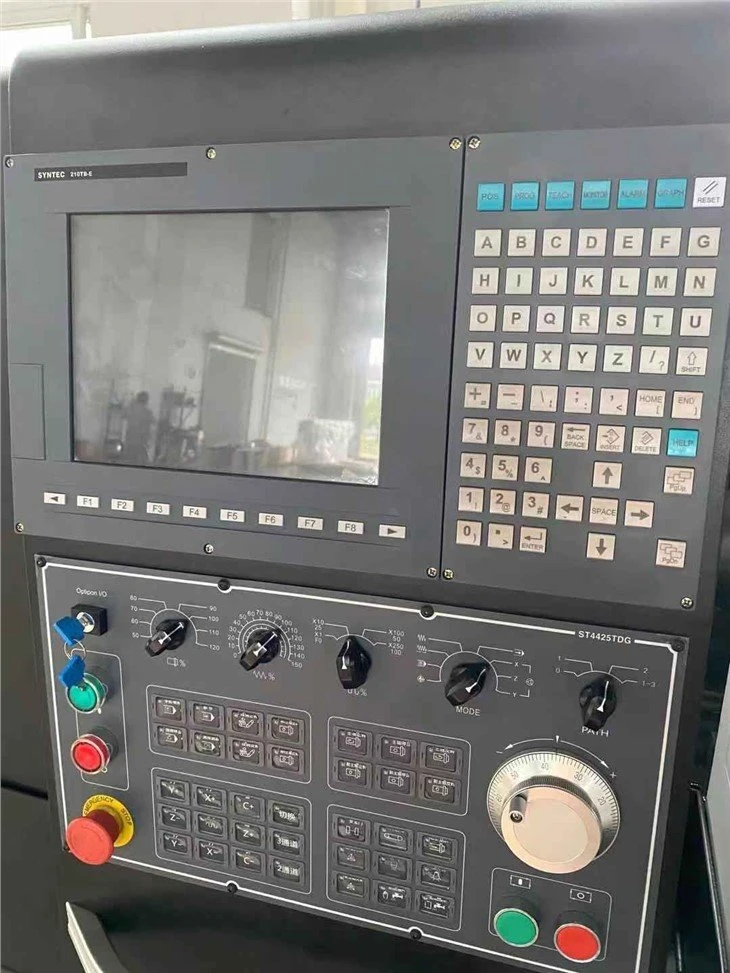

- أنظمة التحكم الدقيقة: توفر أنظمة التحكم CNC المتقدمة في مخارطنا الأوتوماتيكية من النوع السويسري تحكمًا دقيقًا في جميع جوانب عملية التصنيع. يمكن للمشغلين برمجة الماكينة بسهولة لإجراء عمليات الحز المعقدة بدقة عالية. المخرطة سي ان سي ستارتعتبر هذه الآلة مثالًا رائعًا للآلة التي تتمتع بأنظمة تحكم متطورة توفر دقة لا مثيل لها في عمليات الحفر وعمليات التشغيل الأخرى.
تواصَل معنا لتلبية احتياجاتك المتعلقة بالحفر
إذا كنت في السوق لشراء مخرطة أوتوماتيكية من النوع السويسري لعمليات الحز الخاصة بك، فنحن هنا لمساعدتك. يمكن لفريق الخبراء لدينا تزويدك بمعلومات مفصلة حول أجهزتنا، وتقديم الدعم الفني، ومساعدتك في اختيار الماكينة المناسبة لتطبيقك المحدد. لدينا مجموعة واسعة من النماذج المتاحة، بما في ذلكآلة الخراطة CNC ذات المغزل المزدوج متعددة الأغراض,مخرطة 6 محاور، ومخرطة سي ان سي ستار، كل منها مصمم لتلبية الاحتياجات المتنوعة لعملائنا. اتصل بنا اليوم لبدء مناقشة حول كيف يمكن للمخارط الأوتوماتيكية من النوع السويسري تحسين كفاءة وجودة عمليات الحز الخاصة بك.
