مخرطة سويسرية
المخرطة السويسرية لها غراب رأس متحرك. في عملية المعالجة السويسرية ، يسمح ظرف المادة الثابتة للشجيرة بالانزلاق على طول غراب الرأس خلف الدليل ، ويمكن تشغيل أداة القطع بالقرب من شجيرة التوجيه. بغض النظر عن طول قطعة العمل ، يمكن لهذا التكوين منع الانحراف وتحقيق التفاوتات المطلوبة.

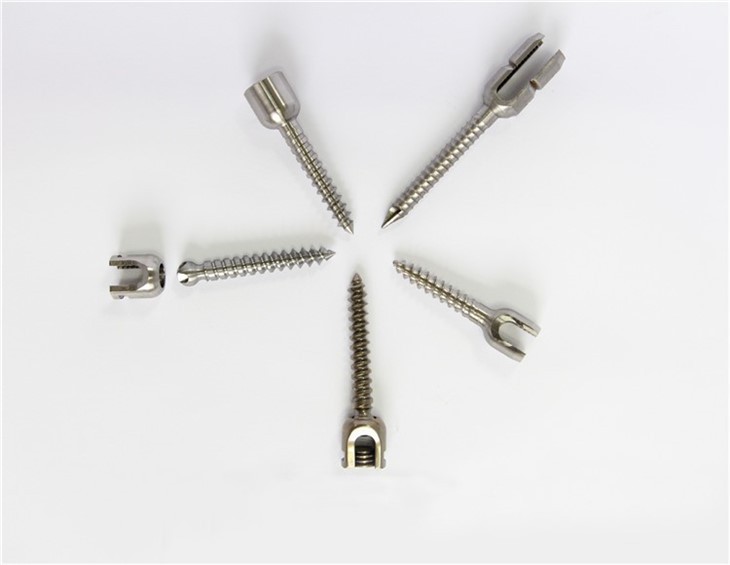

بينما تحتوي المخارط الحديثة ذات الطراز السويسري على تحكم خماسي المحاور أو أكثر من المحاور ، ويمكنها إجراء عمليات متعددة في دورة معالجة واحدة. تعمل المخارط الأوتوماتيكية السويسرية على تقصير وقت الدورة ، خاصة للأجزاء المعقدة. في الخراطة التقليدية ، عادة ما نستخدم الماء كسائل مبرد ، بينما في المعالجة السويسرية ، نستخدم الزيت.
بالمقارنة مع المخارط التقليدية ، فإن برمجة الأوفست للمخارط السويسرية هي عكس ذلك. من أجل تحويل أطوال أطول أو حفر ثقوب أعمق ، يتطلب المحور Z للأدوات الآلية السويسرية&مثل ؛ موجب&مثل ؛ offset ، بينما تتطلب المخارط التقليدية" ؛ سالب&مثل ؛ عوض.

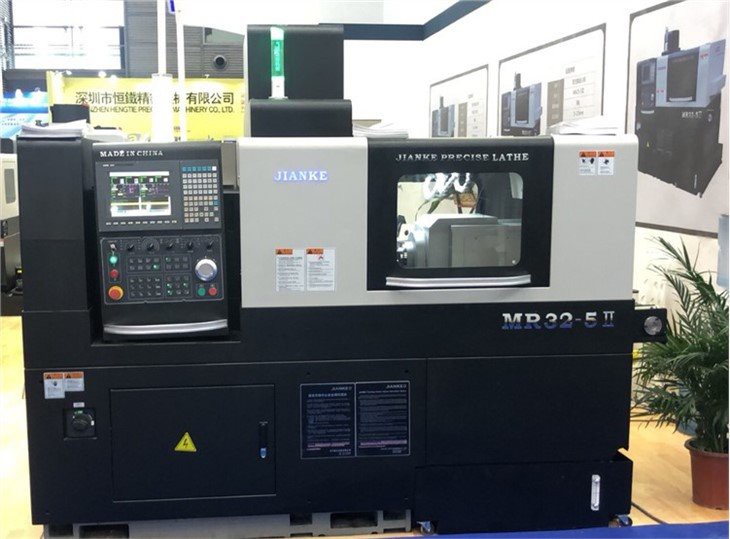

مظهر الآلة وهيكلها
| مظهر | إطار الأداة |
 |  |
معامل
العنصر | MR32-5II | |
بالقطع | حجم المادة مم | Φ2mm-Φ32mm |
أقصى قطر معالجة للمغزل الفرعي | Φ32 ملم | |
أقصى طول للمعالجة في وقت واحد | 250 ملم | |
قطر الحفر الأقصى للمغزل الرئيسي | Φ13 ملم | |
قطر المغزل الرئيسي التنصت | M10 | |
قطر الحفر الأقصى للمغزل الفرعي | Φ8 مم | |
قطر المغزل الفرعي التنصت | M8 | |
أقصى قطر حفر للأداة الدوارة الجانبية | Φ8 مم | |
الحد الأقصى لقطر التنصت الجانبي للأداة الدوارة | M6 | |
مغزل | سرعة المغزل الرئيسية | 10 ～ 6000 دورة في الدقيقة / دقيقة |
سرعة المغزل الفرعية | 10 ～ 6000 دورة في الدقيقة / دقيقة | |
دقيقة فهرسة دقيقة لمحور المغزل الرئيسي والفرعي | 0.001° | |
قطر المغزل الرئيسي | Φ32 ملم | |
مسافة اجتياز المحور Z | 380 ملم | |
مسافة اجتياز المحور Z2 | 270 ملم | |
تحمل دوران المغزل | ≤0.004 مم | |
تكرار X / Y / Z الدقة | ≤0.002 مم | |
دقة تحديد المواقع X / Y / Z | ≤0.003 مم | |
نظام | نوع النظام | تايوان SYNTEC 200TA |
المحور المتحكم فيه | 5 | |
وحدة ضبط دقيقة | 0.001 مم | |
سرعة التغذية السريعة | 24 م / دقيقة | |
شاشة LCD | شاشة ملونة | |
أداة | أداة OD المغزل الرئيسية | 6 قطع (16 مم × 16 مم) |
أداة دوارة للطحن الجانبي | 2 قطعة قابس وإدخال نوع ER16 | |
أداة تثبيت وجه المغزل الرئيسي | 3 قطع × ER16+ 1 ER20 | |
أداة تثبيت وجه طرف المغزل الفرعي | 4 قطع × ER16 | |
محرك | قوة المغزل الرئيسية | 5.5 كيلو واط |
قوة المغزل الفرعية | 5.5 كيلو واط | |
قوة المحرك المؤازرة | 0.75 كيلو واط | |
أداة دوارة للطحن الجانبي القدرة المقدرة | 0.75 كيلو واط | |
طاقة مضخة التبريد | 0.22 كيلو واط | |
قوة مضخة التشحيم | 24W | |
- | قدرة الطاقة | 20 كيلو واط |
ارتفاع المغزل الرئيسي | 1060 | |
حجم الماكينة (L * W * H) | 2650X1400X1980 | |
ضغط الهواء | فوق 0r يساوي 0.4 ميجا باسكال | |
N.W. | 3200 كجم | |
العلامة التجارية الرئيسية للملحق ومكان المنشأ
اسم | الأصل والعلامة التجارية |
نظام تشغيل | تايوان SYNTEC |
سبينلد وسائق | المغزل الكهربائي لتبريد الزيت / سائق Syntec |
تحمل | NSK اليابان |
دليل السكك الحديدية | اليابان THK |
دليل المسمار | اليابان THK |
أجهزة السيارات | SYNTEC |
سائق دراجه ناريه | SYNTEC |
المكونات الكهربائية | ألمانيا شنايدر |
نظام التشحيم | اليابان هيرغ |
تناوب | اومرون اليابان |
مفتاح السكتة الدماغية | اومرون اليابان |
صمام المغناطيسي | تايوان Airtag |
معلمات الآلة
مخرطة CNC سويسرية مزدوجة المغزل MA25-5II | |||
نظام | تايوان سينتيك | سينتك 220 تيرابايت | |
قناة التحكم | قناة مزدوجة | ||
الحد الأدنى من وحدة الإعداد | 0.001 مم | ||
أسرع سرعة التحرك | 24 م / دقيقة | ||
القدرة بالقطع | ماكس معالجة ضياء. | 25 ملم | |
أقصى طول لتغذية المواد في وقت واحد | مع شجيرة التوجيه | 195 ملم | |
بدون شجيرة توجيه | 1: 2.5D القطر: الطول） | ||
أقصى قطر للمغزل الرئيسي. | المغزل الرئيسي | Φ10 ملم | |
أقصى قطر للمغزل التنصت. | المغزل الرئيسي | M10 | |
أقصى عمق حفر للمغزل الرئيسي | المغزل الرئيسي | 45 ملم | |
رأس دوارة ماكس حفر ديا. | شعاعي | Φ10 ملم | |
رأس دوارة أقصى ضياء التنصت. | شعاعي | M8 | |
أقصى قطر للمغزل الفرعي. | المحور الفرعي المغزل | Φ10 ملم | |
أقصى قطر للمغزل التنصت. | المحور الفرعي المغزل | M8 | |
أدوات | ترتيب الأداة | أدوات الصف العلوي | |
أداة تدوير المغزل الرئيسية | 6 قطع | 1 16 × 16 ملم × 5 12 × 12 ملم | |
المغزل الرئيسي جانب الرأس الدوار | 4 قطع | 2 ER11+2 ER16 | |
طرف المغزل الرئيسي حامل أداة ثابت | 4 قطع | ER11 / ER16 | |
طرف المغزل الفرعي حامل أداة ثابت | 4 قطع | ER11 / ER16 | |
المغزل الرئيسي | نوع المغزل الرئيسي / الفرعي | بناء المغزل الكهربائي الرئيسي لتبريد الزيت | |
سرعة المغزل الرئيسية / الفرعية | 8000 دورة في الدقيقة / دقيقة | ||
فهرسة المغزل الرئيسي / الفرعي | 0.001° | ||
المغزل الرئيسي / الفرعي من خلال ضياء كامل | 26 ملم | ||
ارتفاع مركز المغزل الرئيسي / الفرعي | 1018.5 ملم | ||
قوة المحرك | قوة المغزل الرئيسية | 2.5 كيلو واط / 3.7 كيلو واط | |
قوة المغزل الفرعية | 2.5 كيلو واط / 3.7 كيلو واط | ||
قوة محرك الرأس الدوارة الجانبية | 0.75 كيلو واط | ||
سرعة الرأس الدوارة الجانبية | 6000 دورة في الدقيقة / دقيقة | ||
رقم المحور المتحرك | 5 محاور | X1, Y1, Z1, X2, Z2 | |
تتحرك قوة المحرك المحور | 0.75 كيلو واط | ||
آحرون | جهاز استقبال الأجزاء | أجزاء قصيرة | الحزام الناقل |
أجزاء طويلة | مخرج خلفي للمغزل الفرعي | ||
مزود الطاقة | 15 كيلو واط | ||
ضغط جوي | فوق 0.4 ميجا باسكال | ||
حجم خزان الزيت | 250L | ||
حجم المخرطة | 2.4m×1.4m×1.7m | ||
وزن المخرطة | 3050 كجم | ||
تكوين الجهاز
اسم | ماركة | منطقة المورد |
نظام تشغيل | SYNTEC | تايوان الصين |
المغزل والسائق | المغزل الكهربائي لتبريد الزيت / سائق Syntec | تايوان الصين |
تحمل | NSK | اليابان |
دليل السكك الحديدية | THK / ريكسروث | اليابان / ألمانيا |
الكرة اللولبية | THK | اليابان |
أجهزة السيارات | SYNTEC | تايوان الصين |
سائق دراجه ناريه | SYNTEC | تايوان الصين |
المكونات الكهربائية | شنايدر | ألمانيا |
نظام التشحيم | هيرج | اليابان |
تناوب | اومرون | اليابان |
جهاز محدد | اومرون | اليابان |
صمام الكهرومغناطيسي | أيرتاج | تايوان الصين |
الملحقات الاختيارية
عنصر الخيارات | العلامة التجارية الموصى بها |
شجيرة التوجيه الدوارة | نانجينغ جيانك |
وحدة تغذية شريط تلقائية | سوتشو إيمكا |
كوليت / شجيرة التوجيه | سيتشوان H&أمبير ؛ ب |
ناقل رقاقة أوتوماتيكي | سوتشو （LNS） |
جامع ضباب الزيت | فوجيان هوشنغ |
مضخه عالية الضغط | دقة كونشان جينجيوي |
نهاية وجه رأس دوارة | نانجينغ جيانك |
أدوات PLU وإدراج （قاعدة دوارة） | الصين تايوان سونجيا |
